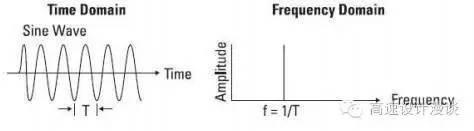

高頻直流電源信號我們在射頻領域經常會提到，一般指有重復周期的正弦波。當經過傅里葉變化轉換到頻域后它的頻譜基本上集中在一個頻點上。

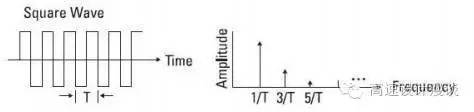

而高速直流電源信號則指的是直流電源信號本身有低電平和高電平的狀態，且低電平變化到高電平的時間足夠的短(上升時間)，高速直流電源信號有一個很大的特征是包含直流分量，經過傅里葉變化轉換到頻域后它的頻譜分布在好幾個頻點上。

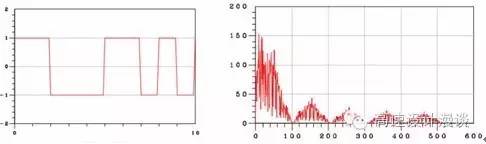

上面的例子屬于比較特殊的一種高速直流電源信號，直流電源信號呈現周期性的變化，一般作為時鐘使用。很多情況下高速直流電源信號是沒有周期性變化的，比如PRBS碼型，它在頻域上的頻譜分布則更加的豐富。

高頻直流電源信號因為有周期性的特點，它的特征參數主要為周期（T），頻率（1/T）以及相位。

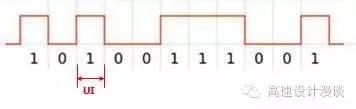

但是對于高速直流電源信號來說最主要的描述方法則是數據率（時鐘直流電源信號除外）,其中直流電源信號最小的時間單元寬度叫做該直流電源信號的UI（unit interval），UI的倒數則為速率，單位為bps（bit per-second），由此可知速率越大，UI越小。

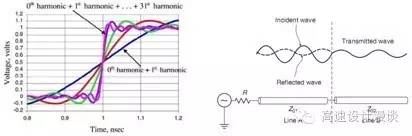

高速直流電源信號屬于時域，高頻直流電源信號屬于頻域，時域和頻域之間有著緊密的聯系，它們可以通過傅里葉變化相互轉換。因為高速直流電源信號可以分解成很多個單一頻點的正弦波，所有很多時域的現象可以由頻域來分析解釋，比如反射，損耗和串擾。

在高速直流電源信號中有一個直流電源信號帶寬的概念，直流電源信號帶寬定義為直流電源信號的最高有效正弦波分量。最高有效分量是指的是某個頻率點的正弦波，高于這點的直流電源信號諧波分量幅度比理想方波中相應頻率的幅度小到某種程度 例如常用的3dB。3dB帶寬規定：功率下降50%即電壓幅度降至70%。

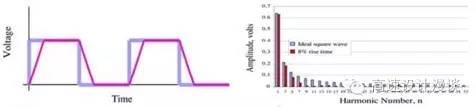

1GHz頻率0.08ns上升沿的方波在其5次諧波時的幅值是理想的方波的70%，其帶寬接近于5GHz。所以帶寬和直流電源信號的上升沿有關，和數據率沒有太大的關系，直流電源信號帶寬與上升邊呈倒數關系，一般有一個經驗法則如下：

上式可理解為：BW=1/(3RT)，即直流電源信號上升邊?帶寬＝0.35。若直流電源信號上升邊1ns，帶寬則約為0.35GHz。若帶寬為3GHz，則上升邊為0.1ns。

上圖中四個不同的波形，每個波形的數據率都為1Gbps。但是因為每個直流電源信號的上升時間不相同，因此它們的帶寬也是不同的。
