【前語】
可穿戴電子器材作為下一代人工智能設備吸引了足夠多的重視。此外，電源作為可穿戴電子器材的中心部分，關于未來器材的規劃和功用具有十分重要的意義。比照于傳統電源，有機-無機金屬充電機充電鈣鈦礦太陽能蓄電池（PSCs）具有柔性、質輕以及光伏功率高的長處，有望成為理想的電源。柔性電源比硅基充電機充電太陽能蓄電池更適合商業使用。
PSCs較高的燒結溫度（300℃）和退火溫度，成為器材使用于柔性基質中的重要瓶頸。此外鈣鈦礦（PVK）薄膜的光使用率和晶體質量關于進步器材的功率起到至關重要的作用。為了戰勝這些局限性，研討人員為低溫組成傳輸層做了許多奉獻。金屬氧化物（TiO2、ZnO、MoO3、 NiO和Cu2O等）和聚合物（PEDOT:PSS）等用來作為PSCs的傳輸層。最近研討的柔性、小面積的PSCs的能量變換功率（PCE）可達15%。不過，因?yàn)楸∧ぶ写嬖诓豢杀苊獾拈_裂，一般報道的高效、柔性的PSCs尺度較小，大面積出產的重復性差。此外，器材的力學穩定性和耐彎折性均未完成。
【效果簡介】
中科院化學所宋延林教授于9月8日在Avd. Mater.期刊上宣布了題為“Wearable Large-Scale Perovskite Solar-Power Source via Nanocellular Scaffold”的研討論文，報道了經過引進納米孔骨架的空穴輸運層來進步充電機充電鈣鈦礦太陽能蓄電池的功能。納米孔骨架空穴輸運層能夠有用改進鈣鈦礦太陽能器材的光能搜集、結晶質量以及電荷傳輸功能。更重要的是，這種立異性的納米孔結構能夠開釋曲折時的機械應力，增大了大尺度柔性充電機充電鈣鈦礦太陽能蓄電池完成的可行性。具有超強曲折疲勞的鈣鈦礦基充電機充電太陽能蓄電池在1.01 cm2的面積下完成了12.32%的功率。在實踐使用中，柔性鈣鈦礦太陽能模塊能夠作為可穿戴器材供電電源，為未來的可穿戴電子器材的供電供給了寬廣的前景。
【圖文導讀】

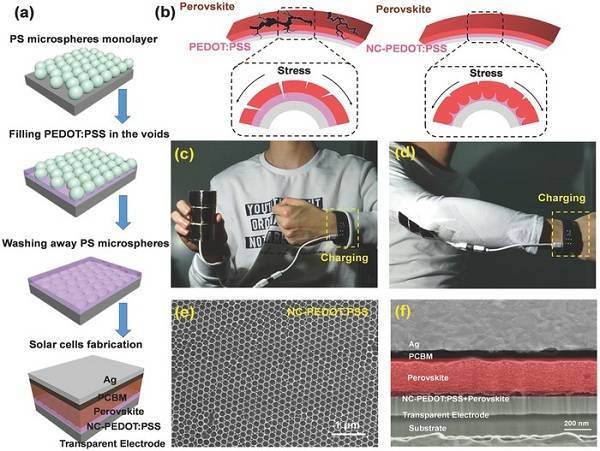

制備與形態表征
(a)NC-PEDOT:PSS骨架和PVK充電機充電太陽能蓄電池的制備流程。
(b)NC-PEDOT:PSS骨架開釋應力圖解。
(c d)柔性PVK充電機充電太陽能蓄電池作為可穿戴電子器材電壓源的相片。
(e)NC-PEDOT:PSS層的掃描電子顯微圖畫。
(f)NC-PEDOT:PSS/PVK充電機充電太陽能蓄電池截面的掃描電子顯微圖畫。
光能搜集特性
(a)ITO/PEDOT:PSS和NC-ITO/PEDOT:PSS薄膜的透過率與遮光率。插圖表明使用積分球光學丈量的圖解。
(b)ITO/PEDOT:PSS/PVK和NC-ITO/PEDOT:PSS/PVK薄膜的吸收比，插圖表明了測驗的器材結構。
(c)ITO/PEDOT:PSS和NC-ITO/PEDOT:PSS薄膜的吸收率。
(d)PEDOT:PSS，NC-PEDOT:PSS以及核算的NC-ITO/PEDOT:PSS/PVK薄膜的折射率。
(e)使用傳輸矩陣法核算具有PEDOT/PSS HTL 器材的光電場散布，其間光電場散布作為360-740nm波長的函數。
(f)使用傳輸矩陣法核算具有NC-PEDOT/PSS HTL器材的光電場散布，其間光電場散布作為360-740nm波長的函數。
結晶性以及電荷轉移表征
(a)PEDOT:PSS/PVK薄膜以及NC-PEDOT:PSS/PVK薄膜的X射線圖譜。
(b)NC-PEDOT:PSS/PVK層的掃描電鏡圖畫。
(c)PEDOT:PSS以及NC-PEDOT:PSS的C 1S峰的XPS檢測。
(d)PEDOT:PSS和NC-PEDOT:PSS空穴器材的空間電荷約束電流模量。
(e)PEDOT:PSS/PVK和NC-PEDOT:PSS/PVK薄膜的時間分辯光致發光光譜。
(f)充電機充電鈣鈦礦蓄電池的能級圖。
充電機充電鈣鈦礦太陽能蓄電池的功能
(a)別離根據PEDOT:PSS以及NC-PEDOT:PSSHTL的PSCs的正向與反向J-V曲線。
(b)別離根據PEDOT:PSS以及NC-PEDOT:PSSHTL的柔性PVK充電機充電蓄電池的J-V曲線。
(c)在曲折曲率直徑500-2mm下丈量歸一化的PCE。插圖所示為柔性鈣鈦礦器材的的相片。
(d)柔性PVK充電機充電蓄電池的平均PCE作為曲折次數的函數，其間曲折半徑為2mm。空心和實心標記別離代表了根據PEDOT:PSS HTL和NC-PEDOT:PSS HTL 的PSCs。
(e, f)在曲折情況下，根據PEDOT:PSS和NC-PEDOT:PSS的PVK薄膜的 SEM圖畫以及FEM模仿。
【小結】
經過引進納米孔骨架的空穴輸運層來進步充電機充電鈣鈦礦太陽能蓄電池的功能。納米孔骨架空穴輸運層能夠有用改進鈣鈦礦太陽能器材的光能搜集、結晶質量以及電荷傳輸功能。更重要的是，這種立異性的納米孔結構能夠開釋曲折時的機械應力，增大了大尺度柔性充電機充電鈣鈦礦太陽能蓄電池完成的可行性，為未來的可穿戴電子器材的供電供給了寬廣的前景。
可穿戴電子器材作為下一代人工智能設備吸引了足夠多的重視。此外，電源作為可穿戴電子器材的中心部分，關于未來器材的規劃和功用具有十分重要的意義。比照于傳統電源，有機-無機金屬充電機充電鈣鈦礦太陽能蓄電池（PSCs）具有柔性、質輕以及光伏功率高的長處，有望成為理想的電源。柔性電源比硅基充電機充電太陽能蓄電池更適合商業使用。
PSCs較高的燒結溫度（300℃）和退火溫度，成為器材使用于柔性基質中的重要瓶頸。此外鈣鈦礦（PVK）薄膜的光使用率和晶體質量關于進步器材的功率起到至關重要的作用。為了戰勝這些局限性，研討人員為低溫組成傳輸層做了許多奉獻。金屬氧化物（TiO2、ZnO、MoO3、 NiO和Cu2O等）和聚合物（PEDOT:PSS）等用來作為PSCs的傳輸層。最近研討的柔性、小面積的PSCs的能量變換功率（PCE）可達15%。不過，因?yàn)楸∧ぶ写嬖诓豢杀苊獾拈_裂，一般報道的高效、柔性的PSCs尺度較小，大面積出產的重復性差。此外，器材的力學穩定性和耐彎折性均未完成。
【效果簡介】
中科院化學所宋延林教授于9月8日在Avd. Mater.期刊上宣布了題為“Wearable Large-Scale Perovskite Solar-Power Source via Nanocellular Scaffold”的研討論文，報道了經過引進納米孔骨架的空穴輸運層來進步充電機充電鈣鈦礦太陽能蓄電池的功能。納米孔骨架空穴輸運層能夠有用改進鈣鈦礦太陽能器材的光能搜集、結晶質量以及電荷傳輸功能。更重要的是，這種立異性的納米孔結構能夠開釋曲折時的機械應力，增大了大尺度柔性充電機充電鈣鈦礦太陽能蓄電池完成的可行性。具有超強曲折疲勞的鈣鈦礦基充電機充電太陽能蓄電池在1.01 cm2的面積下完成了12.32%的功率。在實踐使用中，柔性鈣鈦礦太陽能模塊能夠作為可穿戴器材供電電源，為未來的可穿戴電子器材的供電供給了寬廣的前景。
【圖文導讀】
制備與形態表征
(a)NC-PEDOT:PSS骨架和PVK充電機充電太陽能蓄電池的制備流程。
(b)NC-PEDOT:PSS骨架開釋應力圖解。
(c d)柔性PVK充電機充電太陽能蓄電池作為可穿戴電子器材電壓源的相片。
(e)NC-PEDOT:PSS層的掃描電子顯微圖畫。
(f)NC-PEDOT:PSS/PVK充電機充電太陽能蓄電池截面的掃描電子顯微圖畫。
光能搜集特性
(a)ITO/PEDOT:PSS和NC-ITO/PEDOT:PSS薄膜的透過率與遮光率。插圖表明使用積分球光學丈量的圖解。
(b)ITO/PEDOT:PSS/PVK和NC-ITO/PEDOT:PSS/PVK薄膜的吸收比，插圖表明了測驗的器材結構。
(c)ITO/PEDOT:PSS和NC-ITO/PEDOT:PSS薄膜的吸收率。
(d)PEDOT:PSS，NC-PEDOT:PSS以及核算的NC-ITO/PEDOT:PSS/PVK薄膜的折射率。
(e)使用傳輸矩陣法核算具有PEDOT/PSS HTL 器材的光電場散布，其間光電場散布作為360-740nm波長的函數。
(f)使用傳輸矩陣法核算具有NC-PEDOT/PSS HTL器材的光電場散布，其間光電場散布作為360-740nm波長的函數。
結晶性以及電荷轉移表征
(a)PEDOT:PSS/PVK薄膜以及NC-PEDOT:PSS/PVK薄膜的X射線圖譜。
(b)NC-PEDOT:PSS/PVK層的掃描電鏡圖畫。
(c)PEDOT:PSS以及NC-PEDOT:PSS的C 1S峰的XPS檢測。
(d)PEDOT:PSS和NC-PEDOT:PSS空穴器材的空間電荷約束電流模量。
(e)PEDOT:PSS/PVK和NC-PEDOT:PSS/PVK薄膜的時間分辯光致發光光譜。
(f)充電機充電鈣鈦礦蓄電池的能級圖。
充電機充電鈣鈦礦太陽能蓄電池的功能
(a)別離根據PEDOT:PSS以及NC-PEDOT:PSSHTL的PSCs的正向與反向J-V曲線。
(b)別離根據PEDOT:PSS以及NC-PEDOT:PSSHTL的柔性PVK充電機充電蓄電池的J-V曲線。
(c)在曲折曲率直徑500-2mm下丈量歸一化的PCE。插圖所示為柔性鈣鈦礦器材的的相片。
(d)柔性PVK充電機充電蓄電池的平均PCE作為曲折次數的函數，其間曲折半徑為2mm。空心和實心標記別離代表了根據PEDOT:PSS HTL和NC-PEDOT:PSS HTL 的PSCs。
(e, f)在曲折情況下，根據PEDOT:PSS和NC-PEDOT:PSS的PVK薄膜的 SEM圖畫以及FEM模仿。
【小結】
經過引進納米孔骨架的空穴輸運層來進步充電機充電鈣鈦礦太陽能蓄電池的功能。納米孔骨架空穴輸運層能夠有用改進鈣鈦礦太陽能器材的光能搜集、結晶質量以及電荷傳輸功能。更重要的是，這種立異性的納米孔結構能夠開釋曲折時的機械應力，增大了大尺度柔性充電機充電鈣鈦礦太陽能蓄電池完成的可行性，為未來的可穿戴電子器材的供電供給了寬廣的前景。
