從理想變為現實-準諧振式充電機
準諧振QR(quasi-resonant )的概念
為實現軟開關電源技術低功耗技術,利用諧振的原理,在電路中加入小電感或電容元件,克服開關直流電源電路內部產生的開關噪聲(或者電磁干擾EMT)使開關兩端的電壓或電流的變化呈正弦波的變化規律,在開關管在電壓過零ZVS (ZeroVoltage Switching)或電流過零ZCS (Zero Current Switching)的時候完成開關轉換,以消除電壓和電流的重疊,實現消除或減小功耗的目的。諧振只在整個電源能量變換的一個階段—開關轉換的時候完成(波形仍接近為方波),通過諧振使開關管在零電壓(或最小電壓)或者是零電流的時刻完成開關轉換,同時又保持方波開關直流電源的高能量傳輸模式,因此稱為準諧振(quasi-resanent )QR。
一年前看到j版發的那幾個工程師的“準諧振”技術樣機,被深深震撼了!ZCS+ZVS,確實能實現MOS損耗最小化和最大限度提升工作頻率。

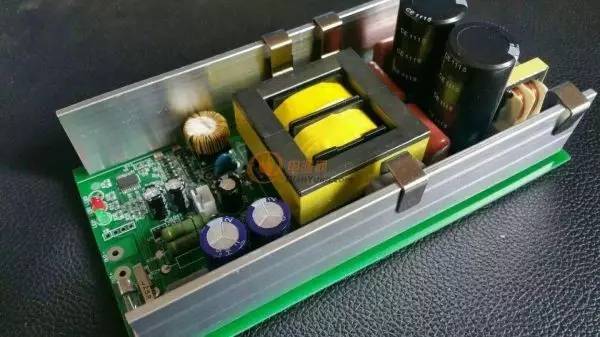

由于自己正準備開發LLC架構型的充電器,所以在開發中就把能實現ZCS作為兼顧的目標之一。在初步整定LLC項目以后,按奈不住折騰開了工程師的“準諧振”,下圖為折騰的母板,也是即將量產的LLC充電機。

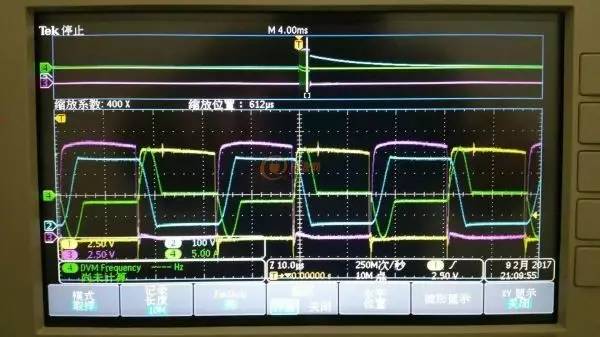

空載波形(黃、紫為柵極波形,藍為電容端波形,綠為變壓器初級電流波形,下同)

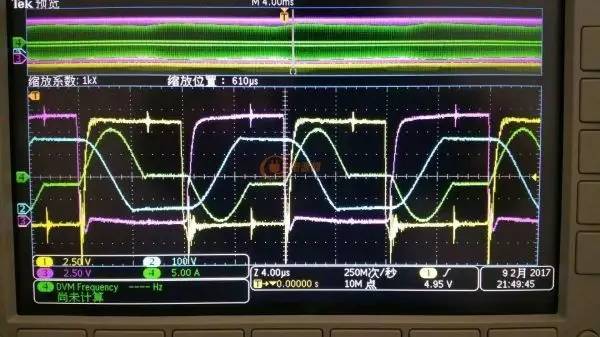

中載波形

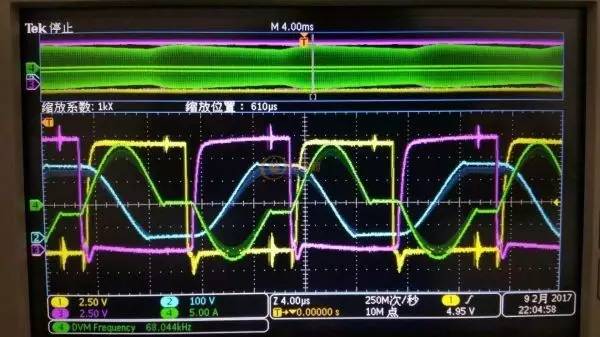

重載波形
實驗結果,MOS由于處在ZCS狀態,損耗確實比較小,帶來的一個好處是方便把工作頻率做高,用較小的變壓器做出比LLC更大的功率。
但在實驗中感覺“準諧振”充電機技術相比LLC也不是沒有缺點,個人感覺電壓利用率比LLC要低,更適合多個并聯使用。
這款LLC充電電源全機僅用了一顆8位單片機,所以控制會比較粗糙,但對充電器來說,合適的脈動反而對電池有利。
正因為用了單片機,所以改變控制方式非常方便,波形上的尖峰估計是試驗時外接變壓器引線過長引起的干擾。
“準諧振"兩個回饋二極管會引起較大損耗,所以效率會比LLC的稍低。
“準諧振"技術不失為一個很有亮點的控制方法,很佩服張工發散式思維的技求思路,再次感謝張工為我們帶來這么有特色的電路。
準諧振拓撲還有一個好處是 EMI 遠小于硬開關應用的,其頻率將隨 400V 輸入電容上的紋波而變化,導致自然的頻譜擴展。此外,由于開關行為在較低電壓時發生,開關噪聲減小,故共模 EMI噪聲也相應減小。
LLC 諧振轉換器的實際工作范圍從 70W 左右到 500W 以上,帶有一個 PFC 前端的 FSFR2100 已用于實現 200W 到 420W 的電源。對于高達 200W 的應用,一般無需使用 FSFR2100 上的散熱器,但通常建議在輸出端使用一些肖特基二極管,而這些往往需要散熱器。此外,也可以采用同步整流方法,這時因為采用了 MOSFET (雖然 MOSFET 的控制信號不易產生),因此無需散熱器。對于采用了肖特基二極管的應用,典型的峰值效率依照輸入電壓、輸出電壓和輸出功率情況,大約在 90%到 95%之間。
技術在于勇敢的嘗試和不算的探索,發現了新的觀點,不要只停留在腦內的思考,要不斷的進行試驗,最后會發現不一樣的結果。- 上一篇:直流電源設計中容易出現的程序設計錯誤及解決方法 2017/5/23
