前言

隨著直流穩壓電源PCB上信號速率越來越高，一些直流穩壓電源電路板上的高速信號需要做背鉆處理，下面詳細介紹allegro軟件輸出背鉆文件的操作步驟。

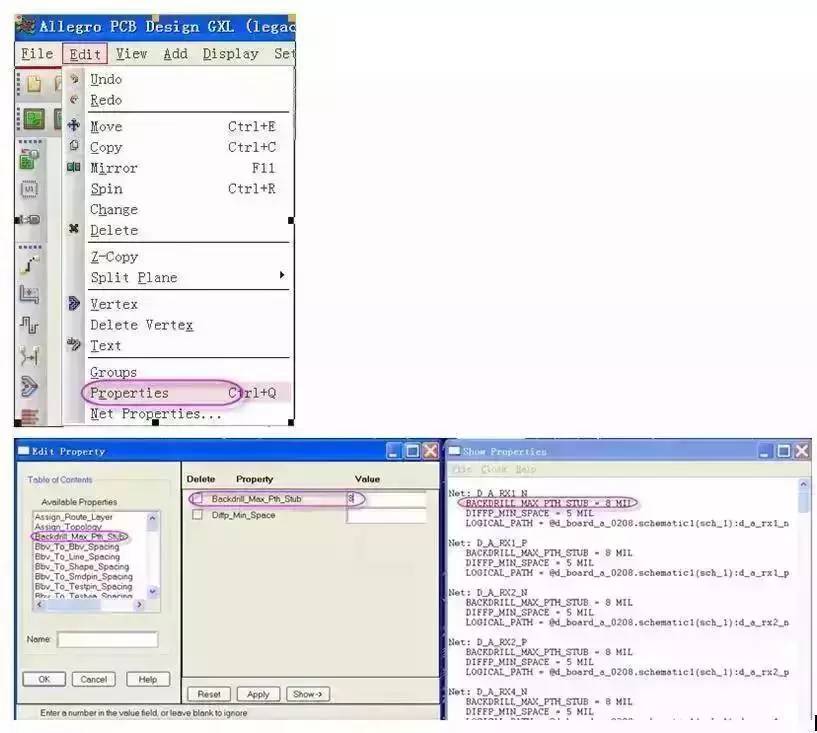

1首先挑出需要背鉆的信號網絡，給這些網絡定義最大的STUB長度。

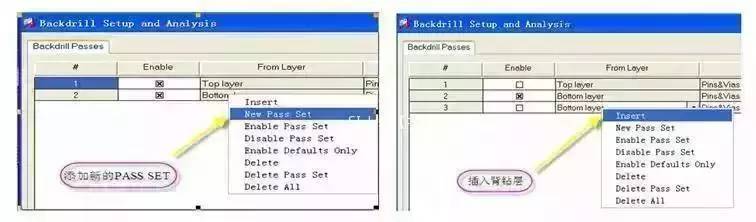

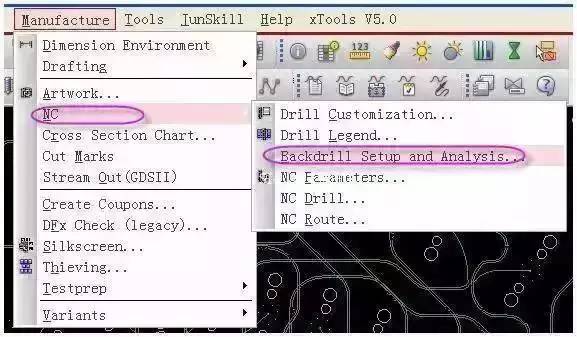

2接下來進行背鉆設置。

3背鉆方式分兩鐘，一種是Bottom開始背鉆，另外一種是Top開始背鉆。下面以一個12層板為例：

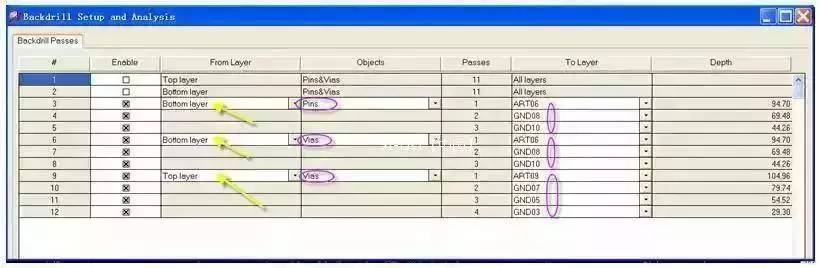

4壓接連接器在TOP，TOP和BOT都有SMA連接器，高速信號布在ART04、ART06、ART09、ART11所以背鉆兩種都有，而且高速信號上的連接管腳和VIA都需要做背鉆。設置如下：

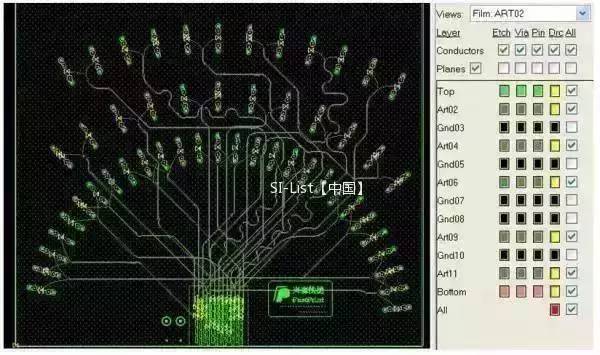

5設置完成之后：

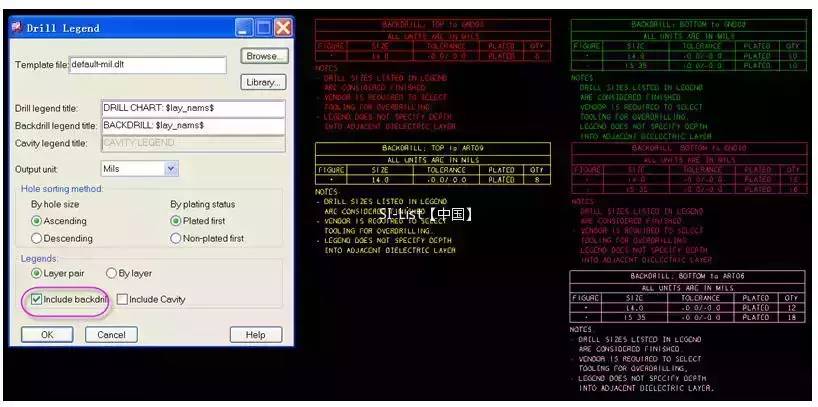

6設置完成之后：

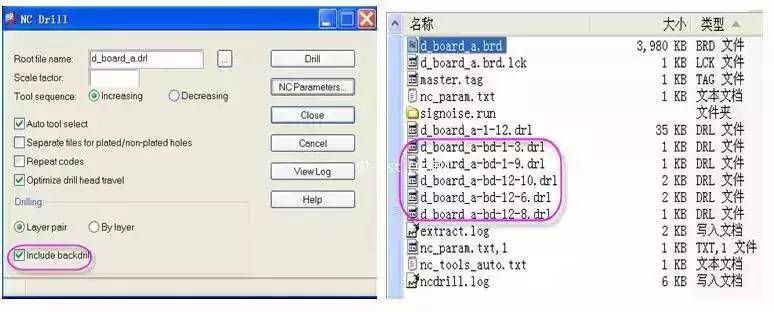

7生成背鉆鉆孔文件：

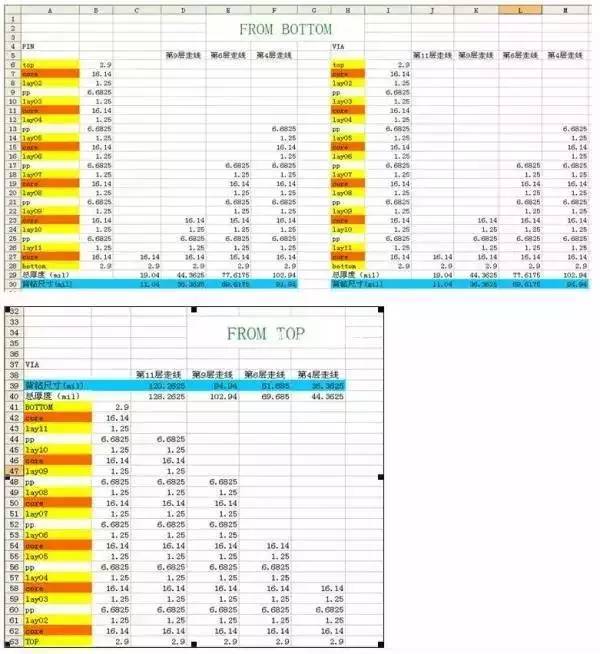

8最后一步，將產生的背鉆鉆孔文件和背鉆鉆孔深度的表格一起打包發給工廠，背鉆深度表格需手動填寫

注意事項：

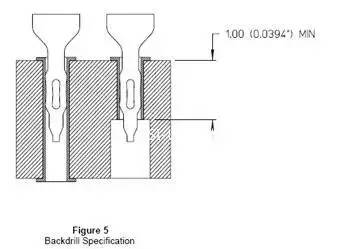

1要注意連接器針腳的長度，下圖IMPACT連接器的要求：

附錄：直流穩壓電源PCB背鉆工藝需要直流穩壓電源電路板設計人員提供哪些文件的問與答

Gerber是基礎，包括drill文件，這個自然是不必說的。同時還需要有孔位圖（分孔圖、DD1）說明需要做背鉆的刀具（另外用文件圖示說明也行），還必須補充背鉆的孔可以接受的大?。ū炽@的孔一般會比有銅孔大0.1mm左右，看孔位公差控制水平，不說也行，但有可能會有工程師問你），以及特別要說明背鉆的深度。

可以這樣說明：板厚2.0mm，XXX位置的孔需要使用背鉆工藝，頂層是孔徑0.6mm的有銅導通孔（如我提供的鉆孔文件）。底層做0.75mm的無銅背鉆孔。背鉆深度保證0.45mm-0.75mm之間(0.6mm±0.15mm之內即可)

背鉆深度是根據你的直流穩壓電源PCB板層數，壓合結構以及工藝要求而定，背鉆深度公差每個直流穩壓電源電路板生產廠家工藝能力可能有所區別。但是大致深度公差≥0.1mm。國內能保證精度＜0.1mm的廠應該不多。

直流穩壓電源電路板輸出背鉆文件操作步驟-問：

感謝回答，還有一個問題還要請教一下。我使用的工具是pads，但pads中好像無法做到像allegro那樣有專門的設置項來生成背鉆文件。如果在pads中我想輸出背鉆說明文件給生產直流穩壓電源電路板生產廠家，那么我在pads中使用腳本生成所有過孔的報告。

我是不是只要篩選出我需要做背鉆的網絡的過孔就行了（背鉆也僅僅在高速信號才有實際意義），然后再這個過孔后面加上手工算出需要鉆的深度。還有沒有簡潔的辦法？

直流穩壓電源電路板輸出背鉆文件操作步驟-答：

那這個一般直流穩壓電源電路板生產廠家看不懂，因?yàn)間erber文件不包含直流穩壓電源電路板設計上的網絡信息，建議把這類孔單獨拿出來直流穩壓電源電路板設計為特殊的孔徑（比如說成品孔徑0.6mm，你就直流穩壓電源電路板設計成0.601mm的，然后在加工說明書里文字說下）深度這塊也可以簡略說下要保證第一層到第幾層有銅，反正如果直流穩壓電源電路板生產廠家有疑問會電話或EQ問的。具體的深度和疊壓結構有關。不審查文件我也說不出來。

直流穩壓電源電路板輸出背鉆文件操作步驟-問：

也就是說還是要給需要背鉆的孔的坐標及需要鉆的深度了？這樣直流穩壓電源電路板生產廠家按照這個來做鉆孔程序，是不是這樣的？最后一個問題，麻煩你啦~~

直流穩壓電源電路板輸出背鉆文件操作步驟-答：

背鉆孔的坐標和VIA通孔是一致的，無非是從背面加大一點去鉆，所以可以不用提供坐標。只要說明哪些VIA孔要背鉆就行了。（單獨提供坐標也可以，但是多次一舉，而且只提供坐標沒有用，這么大的數據量我們是沒有辦法手動一一錄入核對的，需要把坐標組織成drill、或Gerber的格式）但是背鉆深度直流穩壓電源電路板生產廠家的工程師不知道，因?yàn)楦咚侔逦覀儾恢赖降滓@多深才能避免信號被干擾，所以需要直流穩壓電源電路板設計人員提供。

直流穩壓電源電路板輸出背鉆文件操作步驟-問：

還是有點不明白啊，如果我不提供坐標，我怎么說明我需要鉆的孔的深度呢？貼圖片嗎？因?yàn)槊總€(gè)孔需要鉆的深度不同?。勘热绨藢影?，A孔走的是1層->3層，需要鉆掉4->8層的stub，B孔走的是1層->5層，需要鉆掉6->8層的stub，我怎么跟板廠說呢？

直流穩壓電源電路板輸出背鉆文件操作步驟-答：

13背鉆孔加個尾數比如0.601mm   15背鉆孔加個尾數比如0.602mm  生成gerber和鉆孔資料時，根據不同的大小，會獨立生成不同的鉆孔項目（D-Code）你只要說明0.601的孔走第幾層，0.602的孔走哪幾層。深度控制這塊專業的說法是B值，這個要看板廠的工藝能力，你寫上去做不到應該會和你溝通的

直流穩壓電源電路板輸出背鉆文件操作步驟-問：

基本明白了，這個里面說的0.601mm和0.602mm是指的孔徑吧？就是說使用幾種不同的孔徑來區別是1->3層還是1->5層或者是3->5層相連的通孔，是嗎？最后一個問題了，麻煩再幫忙回答一下，謝謝了~~

直流穩壓電源電路板輸出背鉆文件操作步驟-答：

是這樣的，這樣方便直流穩壓電源電路板生產廠家篩選，直流穩壓電源電路板設計人員也不用提供坐標了，有一部分直流穩壓電源電路板設計軟件支持直接設置背鉆孔的，這種的直流穩壓電源電路板生產廠家看分孔圖就能明白，但像你這種情況，只能這樣說明了。
