国产精品第十页I欧美成人国产精品高潮I亚洲一区二区天堂I性欧美bbI亚洲免费一区I日韩欧美在线vI日日夜夜噜噜噜I色综合久久avI名人明星三级videosI国产成人精品一区二区色戒I午夜视频在线免费看I欧美aaa一级片I日韩午夜片I午夜视频99I亚洲欧美第一页I日本不卡视频在线I东北女人毛片I淫语对白I在线成人I神马久久久久久久久久久I精品免费国产一区二区I乳色吐息在线看I嫩草一区I日韩无码精品一区二区I青青青在线免费观看

【導(dǎo)言】

充電機(jī)充電壓電陶瓷在電子科學(xué)技術(shù)中運(yùn)用廣泛，是最重要的電子資料之一。然而，充電機(jī)充電壓電陶瓷代表-鋯鈦酸鉛充電機(jī)充電壓電陶瓷（PZT）是一種對(duì)環(huán)境有污染的資料，PbO在燒結(jié)進(jìn)程中揮發(fā)性很大，對(duì)人體和環(huán)境都造成了損害。為此研討者致力于尋找、制作不含鉛陶瓷。

KxNa1-xNbO3（KNN）陶瓷是一種不含鉛的，具有高居里溫度以及杰出的充電機(jī)充電壓電功能的資料，但其燒結(jié)溫度規(guī)模卻很狹隘，具有非化學(xué)計(jì)量性，以及細(xì)密化進(jìn)程復(fù)雜導(dǎo)致了其運(yùn)用受到限制。2004年時(shí)，有研討人員運(yùn)用RTGG法合成了(K0.44Na0.52Li0.04)(Nb0.86Ta0.10Sb0.04)O3 (LF4)陶瓷，在功能上完成打破（充電機(jī)充電壓電常數(shù)d33=416pC/N，機(jī)電耦合系數(shù)kp=0.61）。RTGG法因此引起了人們的留意。摻雜適宜的原子或者端元組分也是一種有用增強(qiáng)陶瓷充電機(jī)充電壓電和電學(xué)功能的方法。有研討者體系地研討了Ta摻雜的KNN基陶瓷，其機(jī)電耦合系數(shù)kp=0.41，機(jī)械質(zhì)量系數(shù)Qm=1400。將幾種辦法兼并，或許就能夠起到優(yōu)勢(shì)互補(bǔ)的協(xié)同效果，然后增強(qiáng)陶瓷充電機(jī)充電壓電功能。

【效果介紹】

日前，同濟(jì)大學(xué)翟繼衛(wèi)課題組在J.Am.Ceram.Soc.上宣布了題為“Simultaneously enhanced piezoelectric response and piezoelectric voltage coefficient in textured KNN-based ceramics”的文章。研討人員歸納了制備陶瓷的各辦法的優(yōu)勢(shì)，運(yùn)用RTGG法制備出了KNN基織構(gòu)陶瓷，運(yùn)用兩步燒結(jié)法處理了制備KNN陶瓷進(jìn)程中燒結(jié)溫度規(guī)模狹隘的問(wèn)題。并對(duì)陶瓷進(jìn)行Ta摻雜操作，有用增強(qiáng)了其充電機(jī)充電壓電和電學(xué)功能。隨后研討者對(duì)陶瓷的顯微結(jié)構(gòu)，充電機(jī)充電壓電功能，鐵電功能，介電功能進(jìn)行了體系地研討。文章解釋了Ta元素的份額和織構(gòu)陶瓷充電機(jī)充電壓電功能之間的聯(lián)系，并探究了它與不同取向的陶瓷之間的充電機(jī)充電壓電響應(yīng)的不同。

【圖文介紹】

一：0.99KNLN0.97-xSTx-0.01CZ 陶瓷（0.03≤x≤0.25）XRD圖畫和低溫εr-T曲線（測(cè)驗(yàn)條件10HZ，溫度規(guī)模-80℃-120℃）

（A）織構(gòu)陶瓷XRD圖畫；

（B）隨機(jī)取向陶瓷XRD圖畫；

（C）織構(gòu)陶瓷低溫εr-T曲線；

（D）隨機(jī)取向陶瓷低溫εr-T曲線。

二：0.99KNLN0.97-xSTx-0.01CZ陶瓷熱腐蝕截面SEM圖畫

織構(gòu)陶瓷：

（A）x=0.03；

（B）x=0.15；

（C）x=0.25；

隨機(jī)取向陶瓷：

（D）x=0.03；

（E）x=0.15；

（F）x=0.25。

三：0.99KNLN0.97-xSTx-0.01CZ陶瓷的εr-T 和tanδ-T圖畫（溫度規(guī)模：25℃-470℃）

（A）織構(gòu)陶瓷；

（B）隨機(jī)取向陶瓷。

四：0.99KNLN0.97-xSTx-0.01CZ陶瓷電滯回線和組成分析

（A）10Hz情況下織構(gòu)陶瓷電滯回線；

（B）織構(gòu)陶瓷和隨機(jī)取向陶瓷Pr和Ec組成分析圖畫。

五：0.99KNLN0.97-xSTx-0.01CZ陶瓷單極S-E曲線和d33*隨電場(chǎng)強(qiáng)度改變曲線

（A）織構(gòu)陶瓷單極S-E曲線；

（B）織構(gòu)陶瓷和隨機(jī)取向陶瓷的d33*隨電場(chǎng)強(qiáng)度改變曲線；

（C）電場(chǎng)強(qiáng)度50KV/cm時(shí)陶瓷單極S-E曲線；插圖為在偏置下具有O-T共存相的織構(gòu)陶瓷疇結(jié)構(gòu)示意圖。

六：0.99KNLN0.97-xSTx-0.01CZ陶瓷單極S-E曲線和d33*隨電場(chǎng)強(qiáng)度改變曲線彌補(bǔ)圖

（A）電場(chǎng)強(qiáng)度30kV/cm，0.03≤x≤0.25時(shí)，0.99KNLN0.97-xSTx-0.01CZ陶瓷單極S-E曲線；

（B）電場(chǎng)強(qiáng)度30kV/cm時(shí)，隨機(jī)取向0.99KNLN0.72ST0.25-0.01CZ陶瓷單極S-E曲線；

（C）織構(gòu)陶瓷和隨機(jī)取向陶瓷隨著不同x取值的d33和d33*。

圖七：其他測(cè)驗(yàn)曲線

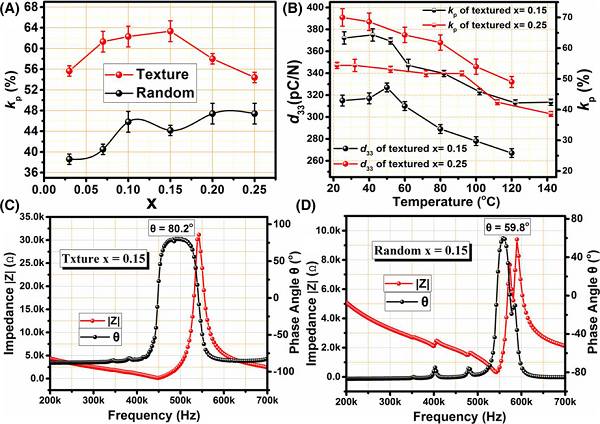

（A）織構(gòu)陶瓷和隨機(jī)取向陶瓷的kp-x曲線；

（B）織構(gòu)陶瓷在x=0.15和x=0.25時(shí)的d33和kp與溫度聯(lián)系曲線；

（C）織構(gòu)陶瓷的頻率-阻抗曲線和頻率-相位角曲線；

（D）隨機(jī)取向陶瓷的頻率-阻抗曲線和頻率-相位角曲線。

【小結(jié)】

研討人員發(fā)現(xiàn)，運(yùn)用TGG辦法和構(gòu)建多態(tài)性組分（引進(jìn)Ta元素）是增強(qiáng)KNN基陶瓷資料充電機(jī)充電壓電功能的有用方法。經(jīng)過(guò)調(diào)節(jié)Ta元素在陶瓷資料中的份額，能夠在挨近室溫條件下觀察到O-T共存相，它是一種亞穩(wěn)體系，施加外電場(chǎng)時(shí)極化矢量更簡(jiǎn)單旋轉(zhuǎn)，因而在陶瓷資料中能夠完成d33*為630pm/V，d33為391pC/N。晶體的定向成長(zhǎng)增強(qiáng)了織構(gòu)陶瓷的各向異性，然后和隨機(jī)取向的陶瓷資料相比，充電機(jī)充電壓電功能有所增加，εr成長(zhǎng)速率下降。而且一切織構(gòu)陶瓷kp大于54%，當(dāng)x值為0.15時(shí)，最大值為63.3%，優(yōu)于平等條件下的LF4。這些優(yōu)異的功能均標(biāo)明0.99KNLN0.97-xSTx-0.01CZ是一種適宜的陶瓷資料組分。
