定義

SPWM（Sine Pulse Width Modulation）控制—脈沖寬度調制技術，是通過對一系列脈沖的寬度進行調制，來等效地獲得所需要波形（含形狀和幅值）的一種控制方式。SPWM控制技術在逆變電路中應用最廣，實際應用中的逆變電路絕大部分是SPWM型。SPWM控制技術正是有賴于在逆變電路中的應用，才確定了它在電力電子技術中的重要地位。

基本工作原理

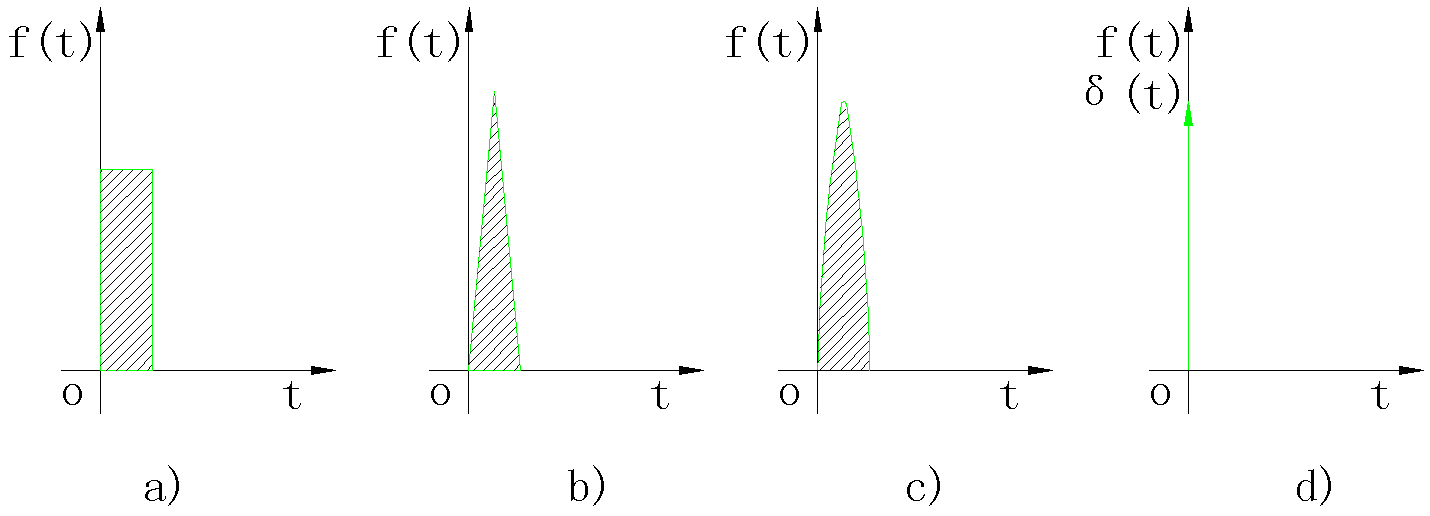

SPWM控制的理論基礎——沖量（沖量指窄脈沖面積）相等而形狀不同的窄脈沖加在具有慣性的環節上時，其效果基本相同（是指環節在輸出響應波形基本相同，低頻段非常接近，僅在高頻段略有差異）。圖1-1所示：

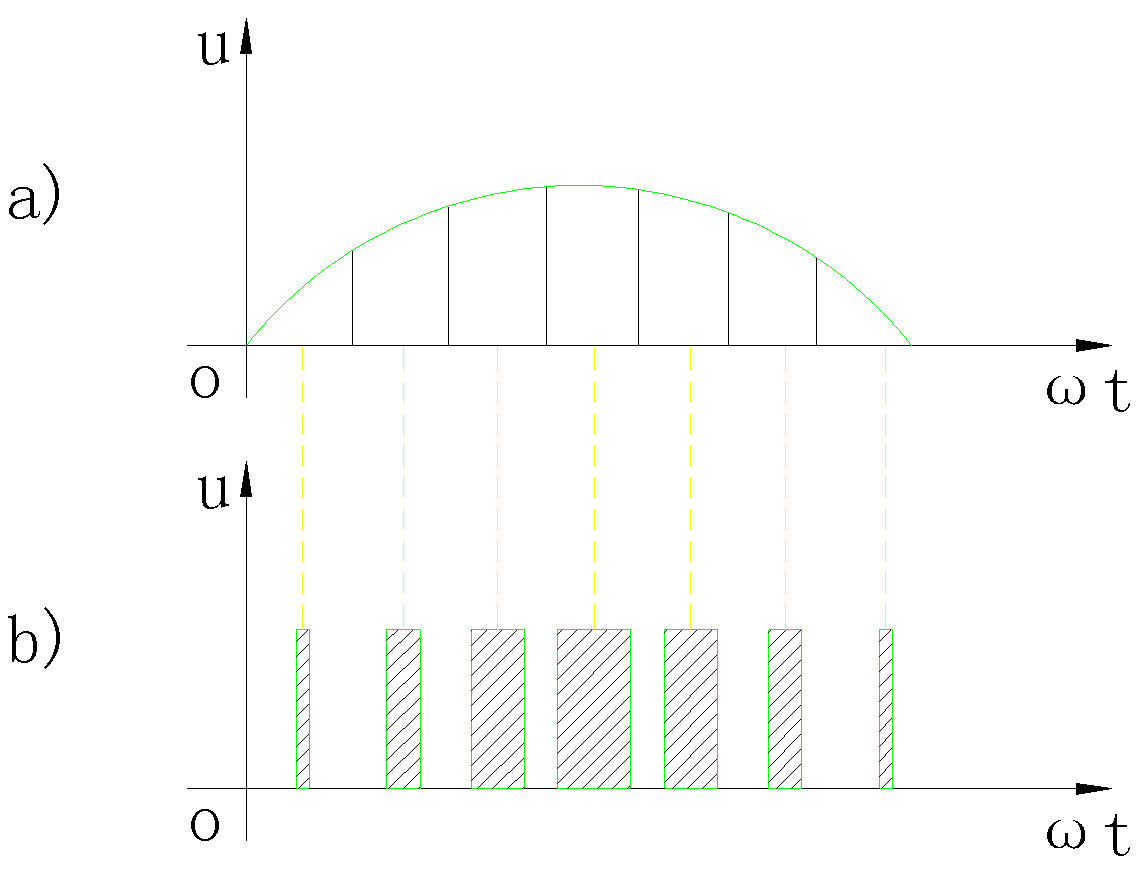

用一系列等幅不等寬的脈沖來代替一個正弦波———正弦半波N等分，可看成N個彼此相連的脈沖序列，寬度相等，但幅值不等，用矩形脈沖代替就是等幅，不等寬，中點重合，面積（沖量）相等，寬度按正弦規律變化。脈沖寬度按正弦規律變化而和正弦波等效的波形也就是我們所說的SPWM波形，其可通過按同一比例改變各脈沖寬度來改變等效輸出正弦波幅值。如圖1-2所示：

SPWM波等效主正弦波

基于等效面積原理我們所需的正弦波可用SPWM波等效代替，而等幅值的PWM波用直流電源產生是很容易的，所以目前中小功率的逆變電路幾乎都采用SPWM技術。逆變電路是SPWM控制技術最為典型的應用場合。SPWM逆變電路可分為電壓型和電流型兩種，但目前實用的SPWM逆變電路幾乎都是電壓型電路。
