DC/DC直流穩壓電源轉換方案的黃金法則有哪些?
2018-9-10 9:36:30??????點擊:

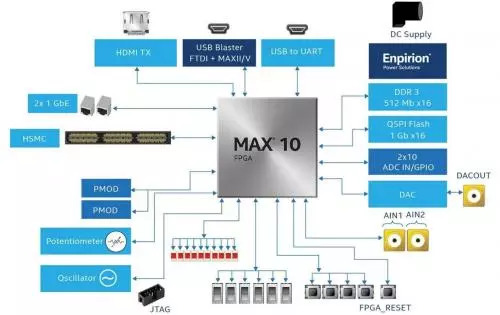

10大法則之一:搞懂什么是DC/DC直流穩壓電源以及DC/DC轉換電路分類
DC/DC直流穩壓電源電路又稱為DC/DC轉換電路,其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為DC/DC轉換。
常見的電源主要分為車載與通訊系列和通用工業與消費系列,前者的使用的電壓一般為48V、36V、24V等,后者使用的電源電壓一般在24V以下。不同應用領域規律不同,如PC中常用的是12V、5V、3.3V,模擬電路電源常用5V 15V,數字電路常用3.3V等,現在的FPGA、DSP還用2V以下的電壓,諸如1.8V、1.5V、1.2V等。
在通信系統中也稱二次電源,它是由一次電源或直流電池組提供一個直流輸入電壓,經DC/DC變換以后在輸出端獲一個或幾個直流電壓。
DC/DC轉換電路主要分為以下三大類:
①穩壓管穩壓電路
②線性 (模擬)穩壓電路
③開關型穩壓電路
10大法則之二:最簡單的穩壓管電路設計方案
穩壓管穩壓電路電路結構簡單,但是帶負載能力差,輸出功率小,一般只為芯片提供基準電壓,不做電源使用。

選擇穩壓管時一般可按下述式子估算: (1) Uz=Vout; (2)Izmax=(1.5-3)ILmax (3)Vin=(2-3)Vout 這種電路結構簡單,可以抑制輸入電壓的擾動,但由于受到穩壓管最大工作電流限制,同時輸出電壓又不能任意調節,因此該電路適應于輸出電壓不需調節,負載電流小,要求不高的場合,該電路常用作對供電電壓要求不高的芯片供電。
10大法則之三:基準電壓源芯片穩壓電路
穩壓電路的另一種形式,有些芯片對供電電壓要求比較高,例如AD DA芯片的基準電壓等,這時常用的一些電壓基準芯片如TL431、 MC1403 ,REF02等。TL431是最常用基準源芯片,有良好的熱穩定性能的三端可調分流基準電壓源。
它的輸出電壓用兩個電阻就可以任意地設置到從Vref(2.5V)到36V范圍內的任何值。最常用的電路應用如下圖示,此時Vo=(1+R1/R2)Vref。
選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出,特別地,當R1=R2時,Vo=5V。
10大法則之四:串聯型穩壓電源的電路認識
串聯型穩壓電路屬直流穩壓電源中的一種,其實是在三端穩壓器出現之前比較常用的直流供電方法,在三端穩壓器出現之前,串聯穩壓器通常有OP放大器和穩壓二極管構成誤差檢測電路,如下圖,該電路中,OP放大器的反向輸入端子與輸出電壓的檢測信號相連,正向輸入端子與基準電壓Vref相連,Vs=Vout*R2/(R1+R2)。
由于放大信號ΔVs為負值,控制晶體管的基級電壓下降,因此輸出電壓減小在正常情況下,必有Vref=Vs=Vout*R2/(R1+R2),調整R1,R2之比可設定所需要的輸出電壓值。
圖中所示只是這也是三端穩壓器的基本原理,其實負載大小可以可以把三極管換成達林頓管等等,這種串聯型穩壓電路做組成的直流穩壓電源處理不當,極易產生振蕩。
現在沒有一定模擬功底的工程師,一般現在不用這種方法,而是直接采用集成的三端穩壓電路,進行DC/DC轉換電路的使用。
10大法則之五:線性(模擬)集成穩壓電路常用設計方案
線性穩壓電路設計方案主要以三端集成穩壓器為主。三端穩壓器,主要有兩種:
一種輸出電壓是固定的,稱為固定輸出三端穩壓器,三端穩壓器的通用產品有78系列(正電源)和79系列(負電源),輸出電壓由具體型號中的后面兩個數字代表,有5V,6V,8V,9V,12V,15V,18V,24V等檔次。
輸出電流以78(或79)后面加字母來區分。L表示0.1A,M表示0.5A,無字母表示1.5A,如78L05表求5V 0.1A。
另一種輸出電壓是可調的線性穩壓電路,稱為可調輸出三端穩壓器,這類芯片代表是是LM317(正輸出)和LM337(負輸出)系列。
其最大輸入輸出極限差值在40V,輸出電壓為1.2V-35V(-1.2V--35V)連續可調,輸出電流為0.5-1.5A,輸出端與調整端之間電壓在1.25V,調整端靜態電流為50uA。
其基本原理相同,均采用串聯型穩壓電路。在線性集成穩壓器中,由于三端穩壓器只有三個引出端子,具有外接元件少,使用方便,性能穩定,價格低廉等優點,因而得到廣泛應用。
DC/DC直流穩壓電源電路又稱為DC/DC轉換電路,其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為DC/DC轉換。
常見的電源主要分為車載與通訊系列和通用工業與消費系列,前者的使用的電壓一般為48V、36V、24V等,后者使用的電源電壓一般在24V以下。不同應用領域規律不同,如PC中常用的是12V、5V、3.3V,模擬電路電源常用5V 15V,數字電路常用3.3V等,現在的FPGA、DSP還用2V以下的電壓,諸如1.8V、1.5V、1.2V等。
在通信系統中也稱二次電源,它是由一次電源或直流電池組提供一個直流輸入電壓,經DC/DC變換以后在輸出端獲一個或幾個直流電壓。
DC/DC轉換電路主要分為以下三大類:
①穩壓管穩壓電路
②線性 (模擬)穩壓電路
③開關型穩壓電路
10大法則之二:最簡單的穩壓管電路設計方案
穩壓管穩壓電路電路結構簡單,但是帶負載能力差,輸出功率小,一般只為芯片提供基準電壓,不做電源使用。

選擇穩壓管時一般可按下述式子估算: (1) Uz=Vout; (2)Izmax=(1.5-3)ILmax (3)Vin=(2-3)Vout 這種電路結構簡單,可以抑制輸入電壓的擾動,但由于受到穩壓管最大工作電流限制,同時輸出電壓又不能任意調節,因此該電路適應于輸出電壓不需調節,負載電流小,要求不高的場合,該電路常用作對供電電壓要求不高的芯片供電。
10大法則之三:基準電壓源芯片穩壓電路
穩壓電路的另一種形式,有些芯片對供電電壓要求比較高,例如AD DA芯片的基準電壓等,這時常用的一些電壓基準芯片如TL431、 MC1403 ,REF02等。TL431是最常用基準源芯片,有良好的熱穩定性能的三端可調分流基準電壓源。
它的輸出電壓用兩個電阻就可以任意地設置到從Vref(2.5V)到36V范圍內的任何值。最常用的電路應用如下圖示,此時Vo=(1+R1/R2)Vref。
選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出,特別地,當R1=R2時,Vo=5V。
10大法則之四:串聯型穩壓電源的電路認識
串聯型穩壓電路屬直流穩壓電源中的一種,其實是在三端穩壓器出現之前比較常用的直流供電方法,在三端穩壓器出現之前,串聯穩壓器通常有OP放大器和穩壓二極管構成誤差檢測電路,如下圖,該電路中,OP放大器的反向輸入端子與輸出電壓的檢測信號相連,正向輸入端子與基準電壓Vref相連,Vs=Vout*R2/(R1+R2)。
由于放大信號ΔVs為負值,控制晶體管的基級電壓下降,因此輸出電壓減小在正常情況下,必有Vref=Vs=Vout*R2/(R1+R2),調整R1,R2之比可設定所需要的輸出電壓值。
圖中所示只是這也是三端穩壓器的基本原理,其實負載大小可以可以把三極管換成達林頓管等等,這種串聯型穩壓電路做組成的直流穩壓電源處理不當,極易產生振蕩。
現在沒有一定模擬功底的工程師,一般現在不用這種方法,而是直接采用集成的三端穩壓電路,進行DC/DC轉換電路的使用。
10大法則之五:線性(模擬)集成穩壓電路常用設計方案
線性穩壓電路設計方案主要以三端集成穩壓器為主。三端穩壓器,主要有兩種:
一種輸出電壓是固定的,稱為固定輸出三端穩壓器,三端穩壓器的通用產品有78系列(正電源)和79系列(負電源),輸出電壓由具體型號中的后面兩個數字代表,有5V,6V,8V,9V,12V,15V,18V,24V等檔次。
輸出電流以78(或79)后面加字母來區分。L表示0.1A,M表示0.5A,無字母表示1.5A,如78L05表求5V 0.1A。
另一種輸出電壓是可調的線性穩壓電路,稱為可調輸出三端穩壓器,這類芯片代表是是LM317(正輸出)和LM337(負輸出)系列。
其最大輸入輸出極限差值在40V,輸出電壓為1.2V-35V(-1.2V--35V)連續可調,輸出電流為0.5-1.5A,輸出端與調整端之間電壓在1.25V,調整端靜態電流為50uA。
其基本原理相同,均采用串聯型穩壓電路。在線性集成穩壓器中,由于三端穩壓器只有三個引出端子,具有外接元件少,使用方便,性能穩定,價格低廉等優點,因而得到廣泛應用。
