国产精品第十页I欧美成人国产精品高潮I亚洲一区二区天堂I性欧美bbI亚洲免费一区I日韩欧美在线vI日日夜夜噜噜噜I色综合久久avI名人明星三级videosI国产成人精品一区二区色戒I午夜视频在线免费看I欧美aaa一级片I日韩午夜片I午夜视频99I亚洲欧美第一页I日本不卡视频在线I东北女人毛片I淫语对白I在线成人I神马久久久久久久久久久I精品免费国产一区二区I乳色吐息在线看I嫩草一区I日韩无码精品一区二区I青青青在线免费观看

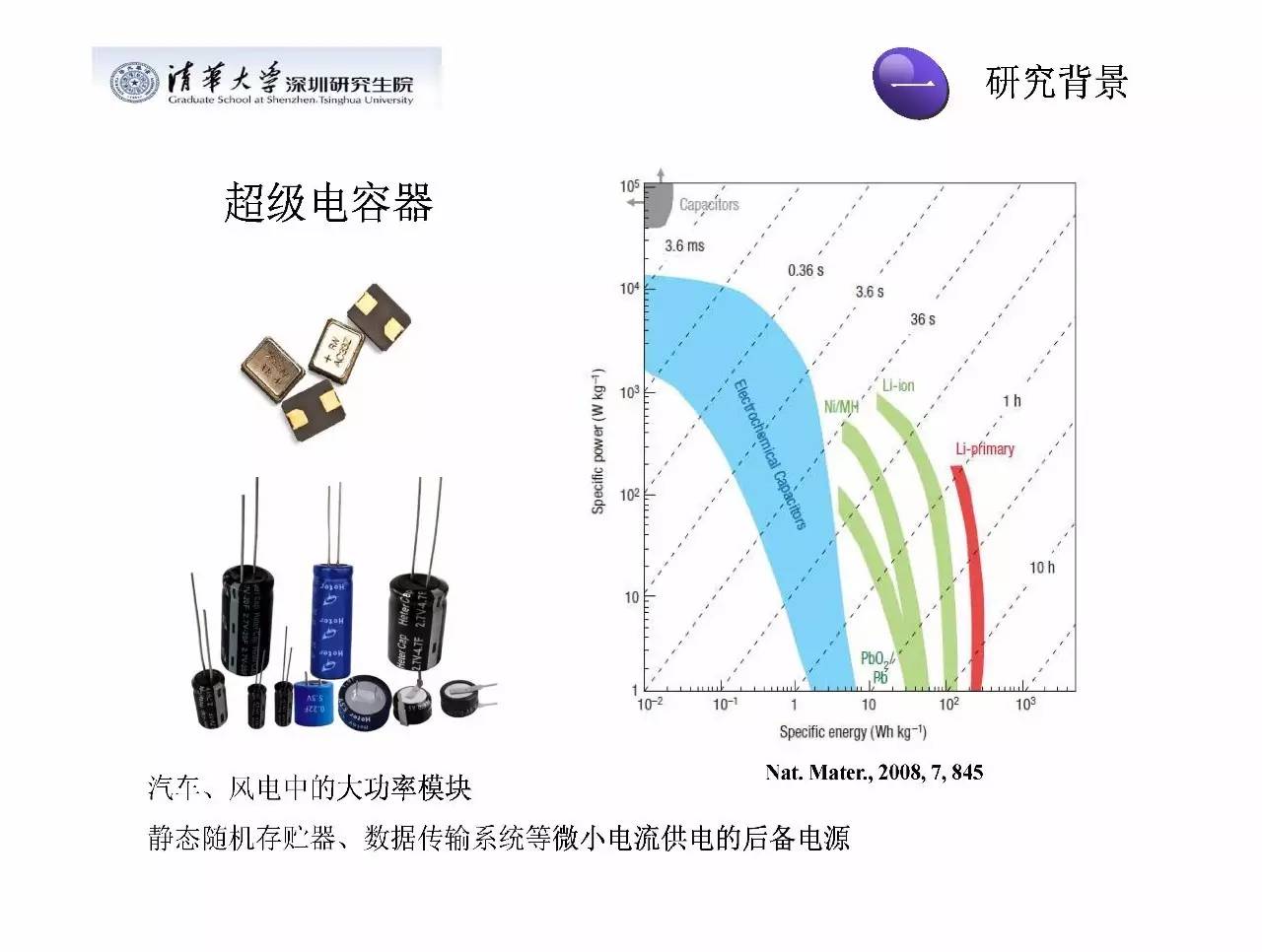

充電機充電超級電容器是一種新式儲能器材，因可添補電池功率密度與電容器能量密度的缺乏而受到科技工作者的喜愛。制備高性能的充電機充電超級電容器以調控其能量密度和功率密度，關鍵技能在于電極資料的組成、高性能活性電極制備和高牢靠性充電機充電超級電容器的封裝等。在電極資料方面，以石墨烯為代表的二維資料因其大比表面積、杰出的機械性能等特征而被使用在充電機充電超級電容器中，獲得了重大進展；關于活性電極制備，可經過靜電噴涂、印刷、激光等工業老練的規模化工藝拼裝高性能電極薄膜和三維微觀體；關于充電機充電超級電容器的封裝，選用電鍍、刻蝕、印刷、激光、熱壓等老練工藝可大大提升器材的牢靠性。根據上述評論，本陳述別離針對石墨烯、石墨烯/多價態氧化錳和二硒化鉬三種活性電極資料，結合牢靠的工業化技能，制備了柔性薄膜充電機充電超級電容器、可裁剪和貼片充電機充電超級電容器、高功率密度充電機充電超級電容器。如下進行具體討論。

柔性薄膜充電機充電超級電容器因具有可彎曲、折疊、異型等特性在未來可穿戴電子設備中有較大的使用空間，相關于傳統的商用刺進式或貼片（超級）電容器，可大大使用設備中的有限空間。因為薄膜充電機充電超級電容器的封裝體積較小，可表現出較高的體積能量密度。經過激光加工氧化石墨烯薄膜構筑平面叉指微型充電機充電超級電容器，在掃速為1V/s時，其體積能量密度別離為商用貼片充電機充電超級電容器和傳統鋁電解電容的3.75和8785倍。該器材能夠經過老練的印刷、熱壓等工藝封裝，體現出超薄（18微米）、柔性和高體積能量密度（LiCl-PVA膠體電解質中為0.98mWh/cm3，離子液體電解液中為5.7mWh/cm3）等特征。該器材能夠集成在電子體系中，體現在未來可穿戴電子設備中的使用遠景。

關于充電機充電超級電容器而言，器材的容量和循環性能是重要目標。經過規?；k法制備一種石墨烯/多價態氧化錳(rGO/MnOx)復合資料，作為充電機充電超級電容器的正極資料，有望大幅進步其電化學性能。首要，經過GO模板誘導片狀δ-MnO2成長，繼而經過水合肼一步復原GO并調控MnO2的價態，獲得rGO/MnOx復合資料。該復合資料在大載量下仍然具有優異的電化學性能，2mg/cm2的載量下比容量達202F/g，19mg/cm2的載量時其面電容可達2.5F/cm2，同時體現出超長的壽數（115000圈，容量保有率106%）。將其作為正極資料與活性炭負極、離子液體電解液拼裝，獲得的三明治充電機充電超級電容器最大能量密度達47.9Wh/kg，功率密度可達20.8kW/kg，在80000次循環后容量仍有96%的保有率。最終，使用大規模加工工藝技能（電鍍、刻蝕、印刷、熱壓等）開發新式結構器材加工，制備了可裁剪和貼片兩種充電機充電超級電容器，未來有望使用在微型和可穿戴電子設備中。

經過激光誘導MoSe2由2H相轉換為1T相，結合靜電噴涂工藝拼裝高質量二維資料電極。別離以0.5M硫酸鈉溶液、離子液體為電解液，封裝三明治結構充電機充電超級電容器（水系器材和離子液體器材）。兩種器材均顯現出超高的倍率特性、循環性能（10V/s掃速下1000000圈容量保有率，水系器材87.9%，離子液體器材121.4%）。此外，器材的功率密度最高可達2113W/cm3，比傳統的充電機充電超級電容器和鋁電解電容高一個數量級以上，且具有極短的馳豫時刻（0.032毫秒），顯現在高頻電子器材中使用的遠景。經過對器材循環后的電極資料樣品進行剖析，發現資料的相變、Se原子缺失等是形成器材容量衰減的重要原因。該高功率密度、高頻充電機充電超級電容器有望在直流濾波中獲得使用。
