因不同的類型電子產品需求運用不同的充電機，充電時還要尋覓適宜的插口和理順接線，筆者運用電磁感應原理，規劃了智能無線充電機。該無線充電機具有 主動感應充電和充滿電智能斷電功用，不僅適用于各種不同充電電壓和容量的電子產品，并且可以對多臺不同的電子產品一起進行充電。著作選用智能無線充電的規劃思想，具有運用方便、適用面廣的優點，有較高的推廣應用價值。
1.體系概述
1.1當時充電方式狀況
在電子科技技能高速發展的今日，全球范圍內的手機用戶數量已經到達了33億，再加上MP3、MP4等其他周邊電子產品，平均不到2人就具有一個需求充 電 的便攜式電子產品。現在遍及運用的都是數據線插接式充電，這種充電方法數據線接口用久了一般會有觸不良等現象，并且單個充電機習慣面不廣，因不同的類型電 子產品需求運用不同的充電機，充電時還要尋覓適宜的插口和理順接線，真可謂費時費力；各種便攜式電子產品的充電是一件令人頭痛的麻煩事。為了改良上面的現 象，研制智能無線充電機是很有必要的。
2.作業原理概述
2.1 體系模塊
無線充電機運用電磁感應原理。 通過 NE555D 芯片發生一個 36.7K 的脈沖頻率（由于通過調試在 36.7K 頻率時，效率到達最高），IRFP460 功 率擴大，使發射線圈發生磁場，當接納線圈接近時，發生感應電流，通過全波整流和穩壓，得到負載（手機）所需求的充電電壓和電流。發射線圈的電流會跟著感應負載的添加而增大，通過運放把 0.33 歐的負載電壓 23 倍擴大，再通過 1N4148 整流濾波得到電壓 U1 與基準源 Uo 比較。充電時，U1 大于 Uo 七彩燈閃 亮，表示正在充電；空負載或充滿電時，U1 小于 Uo，綠燈亮，若 10 秒鐘后沒有感應負載，主動斷電；按一下復位鍵則充電機重新啟動。詳細電路剖析如下：
2.1.1 NE555D 脈沖發生器模塊
如圖 1， 依據 T= （R1+Rp） C1， f=1/T， 調理 Rp 使 NE555D 輸出一個 36.7KHZ的脈沖頻率。
2.1.2 功率擴大及無線發射模塊
主要把 NE555D 發生的一個 36.7KHZ 的脈沖功率擴大，經發射線圈發射出去。當脈沖為高電平時，Q12 柵極為高電平，Q12 導通，此刻 Q8 飽 和，Uceq電壓只要 0.67V，經 D10-4148 后 Q1 柵極電壓為 0，Q1 截止。當脈沖為低電平時，Q8、Q12 一起截止，電流直接由 R16D10Q1，Q1 導通。整個過程中 Q1 與Q12 均以一開一關的方式作業。電路如圖 2：
2.1.3 感應線圈模塊
如圖 3，當感應線圈接近發射線圈時，就會發生感應電流，通過全波整流后，依據不同的電子產品的充電電壓，可選擇不同的穩壓二極管穩壓，再經三極管Q100 擴大電流后供應不同電子產品充電。
2.1.4 充電檢測模塊
當有感應負載時，R20（0.33 歐）電阻上 的電壓會增大，經運 放 U2A 擴大 A=1+R5/R6=23倍后，電壓改變顯著，再通過 1N4148 整流濾波，得電壓 U1與基準源 U。比較，此刻 U1＞U。，運放輸出 Ui 為高 電平，七彩燈閃耀；當感應負載充滿電（或沒有感應到負載），此刻 U1＜U。，運放輸出 Ui 為低電平，綠燈亮。
2.1.5 流程圖
詳細作業流程如圖 6所示：
小結
本規劃把現在電子類課程所學的專業知識真正應用到實踐中，介紹了電磁感應式智能無線充電機電路的規劃，電路功用完成較好，功能優秀、安穩，較好地到達了預期規劃要求的各項目標。
1.體系概述
1.1當時充電方式狀況
在電子科技技能高速發展的今日，全球范圍內的手機用戶數量已經到達了33億，再加上MP3、MP4等其他周邊電子產品，平均不到2人就具有一個需求充 電 的便攜式電子產品。現在遍及運用的都是數據線插接式充電，這種充電方法數據線接口用久了一般會有觸不良等現象，并且單個充電機習慣面不廣，因不同的類型電 子產品需求運用不同的充電機，充電時還要尋覓適宜的插口和理順接線，真可謂費時費力；各種便攜式電子產品的充電是一件令人頭痛的麻煩事。為了改良上面的現 象，研制智能無線充電機是很有必要的。
2.作業原理概述
2.1 體系模塊
無線充電機運用電磁感應原理。 通過 NE555D 芯片發生一個 36.7K 的脈沖頻率（由于通過調試在 36.7K 頻率時，效率到達最高），IRFP460 功 率擴大，使發射線圈發生磁場，當接納線圈接近時，發生感應電流，通過全波整流和穩壓，得到負載（手機）所需求的充電電壓和電流。發射線圈的電流會跟著感應負載的添加而增大，通過運放把 0.33 歐的負載電壓 23 倍擴大，再通過 1N4148 整流濾波得到電壓 U1 與基準源 Uo 比較。充電時，U1 大于 Uo 七彩燈閃 亮，表示正在充電；空負載或充滿電時，U1 小于 Uo，綠燈亮，若 10 秒鐘后沒有感應負載，主動斷電；按一下復位鍵則充電機重新啟動。詳細電路剖析如下：
2.1.1 NE555D 脈沖發生器模塊

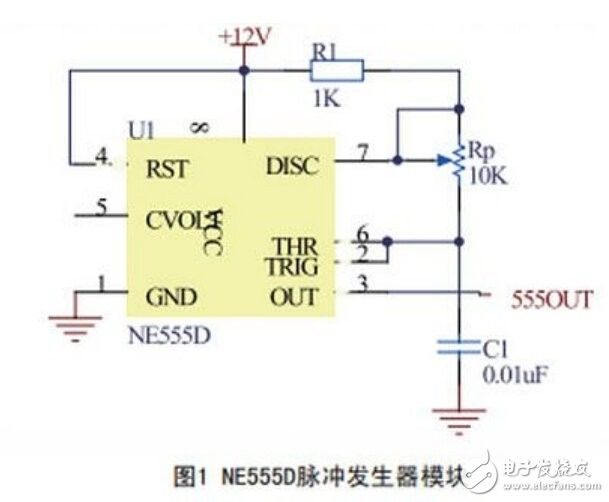

如圖 1， 依據 T= （R1+Rp） C1， f=1/T， 調理 Rp 使 NE555D 輸出一個 36.7KHZ的脈沖頻率。
2.1.2 功率擴大及無線發射模塊

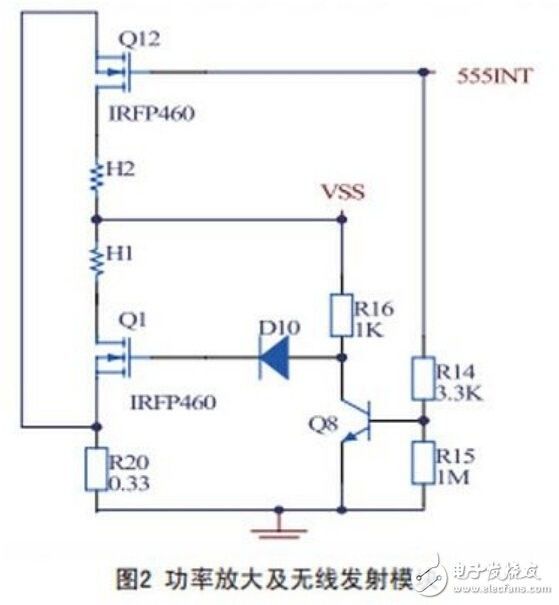

主要把 NE555D 發生的一個 36.7KHZ 的脈沖功率擴大，經發射線圈發射出去。當脈沖為高電平時，Q12 柵極為高電平，Q12 導通，此刻 Q8 飽 和，Uceq電壓只要 0.67V，經 D10-4148 后 Q1 柵極電壓為 0，Q1 截止。當脈沖為低電平時，Q8、Q12 一起截止，電流直接由 R16D10Q1，Q1 導通。整個過程中 Q1 與Q12 均以一開一關的方式作業。電路如圖 2：
2.1.3 感應線圈模塊
如圖 3，當感應線圈接近發射線圈時，就會發生感應電流，通過全波整流后，依據不同的電子產品的充電電壓，可選擇不同的穩壓二極管穩壓，再經三極管Q100 擴大電流后供應不同電子產品充電。
2.1.4 充電檢測模塊
當有感應負載時，R20（0.33 歐）電阻上 的電壓會增大，經運 放 U2A 擴大 A=1+R5/R6=23倍后，電壓改變顯著，再通過 1N4148 整流濾波，得電壓 U1與基準源 U。比較，此刻 U1＞U。，運放輸出 Ui 為高 電平，七彩燈閃耀；當感應負載充滿電（或沒有感應到負載），此刻 U1＜U。，運放輸出 Ui 為低電平，綠燈亮。
2.1.5 流程圖
詳細作業流程如圖 6所示：
小結
本規劃把現在電子類課程所學的專業知識真正應用到實踐中，介紹了電磁感應式智能無線充電機電路的規劃，電路功用完成較好，功能優秀、安穩，較好地到達了預期規劃要求的各項目標。
