国产精品第十页I欧美成人国产精品高潮I亚洲一区二区天堂I性欧美bbI亚洲免费一区I日韩欧美在线vI日日夜夜噜噜噜I色综合久久avI名人明星三级videosI国产成人精品一区二区色戒I午夜视频在线免费看I欧美aaa一级片I日韩午夜片I午夜视频99I亚洲欧美第一页I日本不卡视频在线I东北女人毛片I淫语对白I在线成人I神马久久久久久久久久久I精品免费国产一区二区I乳色吐息在线看I嫩草一区I日韩无码精品一区二区I青青青在线免费观看

【布景介紹】
可溶液加工的共軛聚合物因為其在新一代低成本，柔性和印刷電子產(chǎn)品中的潛在運用而引起了廣泛的關(guān)注。全聚合物太陽能充電機充電蓄電池（all-PSCs）為柔性器材的運用供給了一起的形態(tài)穩(wěn)定性，但缺乏高性能聚合物受體使其功率變換功率（PCE）低于依據(jù)富勒烯衍生物或有機小分子受體的PSCs的功率。規(guī)劃組成強吸收窄帶隙聚合物受體是進步全聚合物太陽能充電機充電蓄電池光電變換功率的要害。

【效果簡介】

近來，中國科學(xué)院化學(xué)研究所李永舫院士和張志國副研究員（一起通訊）等人展現(xiàn)了將具有受體-給體-受體（A-D-A）結(jié)構(gòu)的強吸收窄帶隙小分子受體結(jié)構(gòu)單元、通過與噻吩單元共聚組成高性能聚合物受體PZ1的戰(zhàn)略。PZ1具有1.55eV的窄帶隙和高吸收系數(shù)（1.3×105cm-1）的寬吸收。運用寬帶隙聚合物PBDB-T作為給體和PZ1為受體的全聚合物PSCs具有9.19％的高PCE，這是全聚合物PSCs功率目前的最高值。別的作者將光誘導(dǎo)力顯微鏡-納米紅外光譜技能（PIFM）初次用于全聚合物太陽能充電機充電蓄電池的描摹觀測中，這種技能可以依據(jù)給受體的官能團的不同，從納米標(biāo)準(zhǔn)闡釋活性層描摹與器材性能的相關(guān)，為PSCs描摹優(yōu)化供給了輔導(dǎo)。相關(guān)效果以題為“Constructing a Strongly Absorbing Low-Bandgap Polymer Acceptor for High-Performance All-Polymer Solar Cells”發(fā)表在了Angewandte Chemie International Edition上。

【圖文導(dǎo)讀】

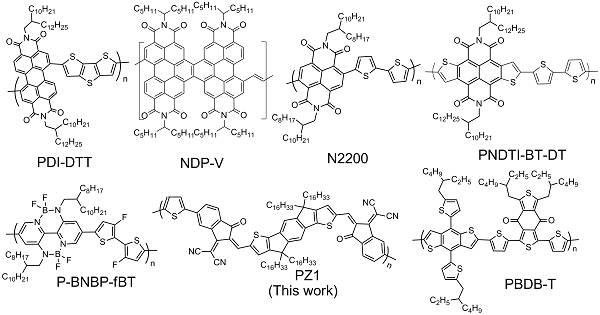

圖 用于全聚合物PSCs的有代表性聚合物受體以及聚合物受體PZ1和聚合物給體PBDB-T的分子結(jié)構(gòu)

吸收光譜和循環(huán)伏安圖
（a）PZ1（紅線）和IDIC-C16（藍線）的溶液和膜吸收光譜
（b）PZ1（紅線）和IDIC-C16（藍線）的循環(huán)伏安圖

全聚合物太陽能充電機充電蓄電池的J-V曲線及IPCE譜
（a）在AM 1.5G，100mW / cm 2的光照下，依據(jù)PBDB-T：受體（1.5:1，w / w）的全聚合物PSCs的J-V曲線
（b）相應(yīng)PSCs的IPCE隨波長的變化曲線。

光誘導(dǎo)力顯微鏡-納米紅外光譜（PIFM）圖畫和掠入射小角X射線散射（GIWAXS）圖畫
（a，b）在1649cm -1處檢測PBDB-T和1700cm -1處檢測PZ1的（a）未經(jīng)優(yōu)化處理和（b）優(yōu)化處理的PBDB-T：PZ1混合膜的PIFM圖畫
（c，d）（c）未經(jīng)優(yōu)化處理和（d）優(yōu)化處理的PBDB-T：PZ1混合膜的GIWAXS圖畫

【小結(jié)】

該團隊規(guī)劃并組成了以A-D-A結(jié)構(gòu)強吸收窄帶隙小分子受體為構(gòu)筑單元的新型π-共軛聚合物受體PZ1，該聚合物以n-型有機半導(dǎo)體 IDIC-C16作為要害結(jié)構(gòu)單元和噻吩作為π橋。新的聚合戰(zhàn)略保留了小分子受體的強吸收（吸收系數(shù)到達1.3×105 cm -1）、并有效延伸了其π共軛使吸收光譜紅移以取得更好的光吸收。這種聚合戰(zhàn)略的成功為全聚合物PSCs開發(fā)高效的聚合物受體供給了新的途徑。
