国产精品第十页I欧美成人国产精品高潮I亚洲一区二区天堂I性欧美bbI亚洲免费一区I日韩欧美在线vI日日夜夜噜噜噜I色综合久久avI名人明星三级videosI国产成人精品一区二区色戒I午夜视频在线免费看I欧美aaa一级片I日韩午夜片I午夜视频99I亚洲欧美第一页I日本不卡视频在线I东北女人毛片I淫语对白I在线成人I神马久久久久久久久久久I精品免费国产一区二区I乳色吐息在线看I嫩草一区I日韩无码精品一区二区I青青青在线免费观看

目前，充電機充電有機-無機鈣鈦礦太陽能蓄電池的轉換效率提升非常顯著。但是，器件的穩定性提高仍然是一個巨大的挑戰。目前的研究表明，晶界（GB）會促進離子遷移引發器件損壞。如何處理，才能提高材料在充電機充電鈣鈦礦太陽能蓄電池中的服役性能呢？本文首次采用了甲巰咪唑（MMI），采用原位轉換的方法改進材料晶界處的結構和性能，成功的提高提高了器件的穩定性。
成果簡介

近日，北京理工大學的陳棋教授和李煜璟（共同通訊）研究員首次使用甲巰咪唑（MMI），通過原位轉化GBs處的殘余PbI2，構建了表面“補丁”，得到的MMI-PbI2復合物，可以有效抑制離子遷移和金屬電極的擴散。本文在微觀層面上進行了表面“補丁”效應的起源及其工作機制的實驗和理論研究，展示了一種簡單而有效的方法來延長GB工程中的器件穩定性，可以廣泛地應用于鈣鈦礦光電子器件。相關成果以Grain-Boundary “Patches” by In Situ Conversion to Enhance Perovskite Solar Cells Stability為題發表在Advanced Materials上。
圖文導讀

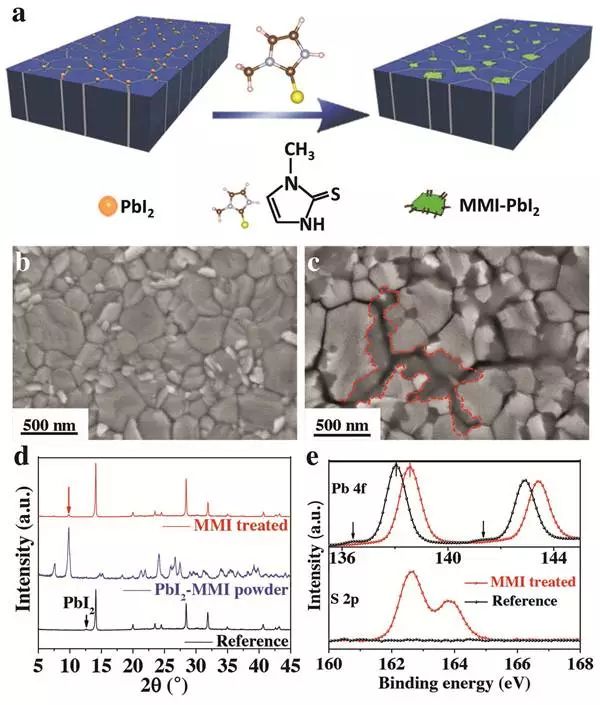

圖 1 參照薄膜、MMI處理薄膜和制備MMI-PbI2復合物結構表征

（a）GBs補丁形成過程示意圖；
（b，c）參照薄膜和MMI處理薄膜的SEM圖像；
（d）參照薄膜、MMI處理薄膜和制備MMI-PbI2復合物的XRD圖；
（e）參照薄膜和MMI處理薄膜的Pb 4f和S 2p的XPS譜圖。
2 充電機充電鈣鈦礦太陽能蓄電池的器件性能圖
（a）正反向掃描測量參照器件和最佳性能器件的J-V曲線圖；
（b）在最大功率點（偏置電壓0.936 V）下，穩態光電流和穩定的功率輸出圖；
（c）參照器件和MMI改性器件的遲滯系數圖；
（d）MMI處理器件和參照器件積分電流JSC和EQE光譜。
 3 器件穩定性圖
（a）氮氣中暗態條件下，器件性能與存儲時間關系圖；
（b）在氮氣氛圍中，連續光明的器件穩定性圖。
 4 參照薄膜和MMI處理薄膜的性能表征圖
（a）光照下，MMI處理和未處理的薄膜樣品不同光照下的吸收曲線；
（b）參照薄膜和MMI處理薄膜的缺陷形成能；
（c）MMI和無缺陷鈣鈦礦作用模型
（d）碘缺陷存在下MMI作用模型；
（e）MMI和氧缺陷作用模型。
 5 參照器件和MMI處理器件的元素分析圖
（a）失效參照器件中碘，銀和鉛的HAADF-STEM圖像和EDX圖；
（b）MMI處理器件中碘，銀和鉛的HAADF-STEM圖像和EDX圖；
（c）參照器件EDX線掃圖；
（d）MMI處理器件EDX線掃圖。
小結
本文通過表面“補丁”來改進充電機充電鈣鈦礦太陽能蓄電池的穩定性和效率。經過MMI處理之后，晶界處殘余的PbI2原位轉化成了MMI-PbI2復合物。器件光電轉化效率達到了20.10％（穩定在19.86％）而且幾乎沒有遲滯。此外，器件的壽命也顯著增強了：連續光照672 h后，依然保持了80％的初始效率。晶界“補丁”有效地抑制了金屬電極擴散和離子遷移。這種技術簡單可行，具有普適性也能夠應用到其他領域，為材料設計提供了新的策略。
