大功率充電機IGBT模塊內建二極管反向恢復時間測試
2017-7-11 8:45:16??????點擊：
大功率充電機IGBT模塊內建二極管反向恢復時間充電機充電測試
充電機IGBT模塊很貴，主要充電機廠家為國外的充電機廠家，我們不得不承認，這個模塊基本是被國外的充電機廠家所壟斷！
即使是國外的管子，有的管子速度快、有的耐壓高、有的電流大，型號各異，特性各異，有的時候，我們在設計大功率開關電源的時候，還需要關注充電機IGBT模塊的內建二極管，尤其是內建二極管的反向恢復時間，那就是恢復速度。

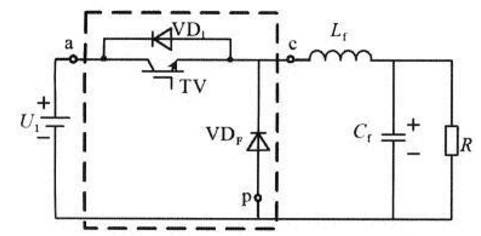

為了用buck充電機充電電路來做一個100A的恒流源，我選擇SKM150GB123D模塊，它內部有兩個充電機IGBT單元，如果使用一個充電機IGBT開關，另外一個模塊只用它的內建二極管或者寄生二極管，用來作為BUCK充電機充電電路的續流二極管，豈不美哉！
現在困擾我的是，這個內建二極管或者寄生二極管的速度如何，如果速度快，那就相當beauty了，但是如果速度慢，那就悲哀了，還需要外接一個大容量，高速的二極管，麻煩呀，官方給定的資料不夠，看不出內建二極管的速度。于是我就用DI-100二極管反向恢復充電機充電測試儀，充電機充電測試這個充電機IGBT的內建二極管速度。

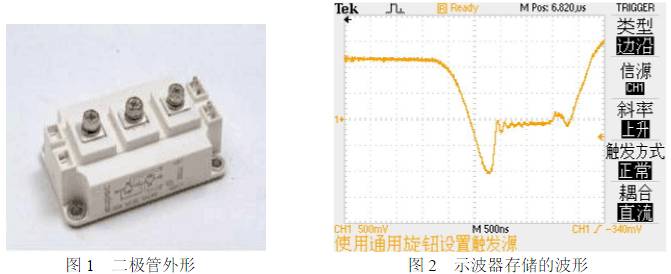

充電機充電測試結果給大家分享一下，如下圖。
綜上可以看出
|
實測數據 |
器件標稱參數 |
|
測試反向電壓：300V 一極管正向?qū)娏鳎?/span>1.1S*10=11.SA 一極管反向恢U電流：〇.4S*10=4.SA 一極管反向恢U電流斜率：12A,4S0uS=25AuS 一極管反向恢U時N: 2S0nS |
言方數據f■肌并末給出反相恢W時N曲線和 數怙。 |

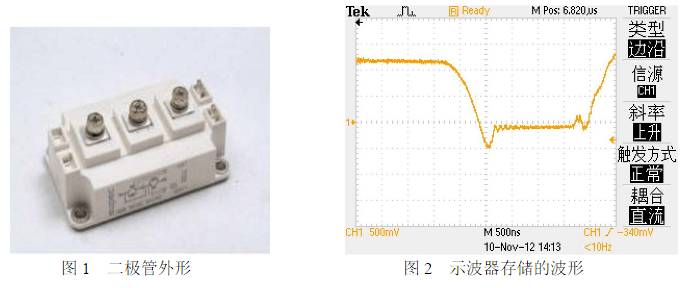

再找找，發現手頭上還有另外一個300A的充電機IGBT模塊，干脆一起充電機充電測試一下，分享一下充電機充電測試結果。測量FF300R12KT4 充電機IGBT內建二極管反向恢復時間充電機充電測試。
綜上可以看出
|
實測數據 |
公司器件沅稱參數 |
|
測試反向電壓：300V —.極管正向?qū)娏鳎?/span>1.16*10=11.6A 一極管反向恢U電流：1.02*10=10.2A 一極管反向恢電流斜率： 16.6A620nS=26.77A/uS 一極管反向恢U時N: 500nS |
宮方數據f■冊并末給出反相恢U時N曲線 和數值。 |
根據充電機充電測試結果，發現這個充電機IGBT的內建二極管的速度快，但不是非常快，如果用來作為BUCK 充電機充電電路的續流二極管，略微顯得有點不足。。。。還需要考慮再三呀！
總結，如果知道充電機IGBT的內建二極管恢復時間，就可以對充電機IGBT模塊的內建二極管進行充分的利用，優化設計，少走彎路。一個優秀的工程師，當然必須要有足夠好的充電機充電測試儀器才行。
